Características

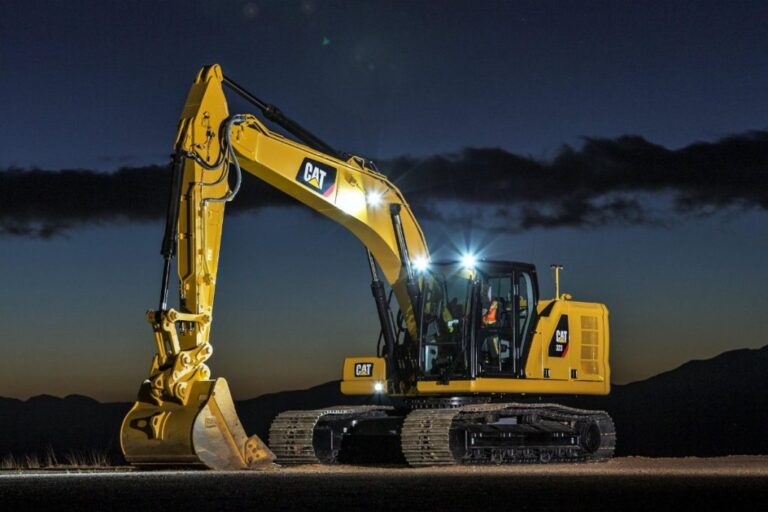

Nuestro sistema 2D puede instalarse a Excavadoras de cadenas, Excavadoras de ruedas, MiniEcavadoras, MidiExcavadoras, Retrocargadoras, Tractores con culona.

Todos los sistema 2D se basan en la posición que están, se puede tomar una cota relativa de una estaca y puede darle, profundidad y/o pendiente, longitudinal y/o lateral, al mover la excavadora tiene que referenciarse en la rasante ya realizada, o si dispone de un receptor y por supuesto un emisor Láser, podrá referenciarse con toda tranquilidad.

Nuestro sistema 2D consta de varios sensores dependiendo de la maquina en cuestion, que son:

  • Sensor 1 Brazo Principal.
  • Sensor 2 Balancín.
  • Sensor 3 Cazo.
  • Sensor 4 Quinta botella.
  • Sensor 5 Inclinación (Retrocargadoras).
  • Sensor 6 Compás e inclinación.
  • Sensor 7 Extensible (Retrocargadoras).
  • Sensor 8 Tilt, PowerTilt o cazo inclinable.
  • Sensor 9 Intercambio, este sensor puede sustituir en caso de avería, a los sensores, 1,2,3,4,8.

Número de máquinas: 20

Número de cazos por máquina: 20

Número de operadores: 20

Funciones:

  • Zanjas: Zanjas, rebajes, rellenos, explanadas, a nivel y/o a doble pendiente, con referencia nivel láser o con referencia del terreno.
  • Taludes: Con % o factor, el sistema le indica el corte y el giro de la máquina, con la opción de poder añadir una profundidad al corte
  • Pozos: Marque la primera línea del pozo, después la segunda y la profundidad y el sistema le guiara para no hacer cueva o dejarse material.
  • Distancias: Con esta función podrá calcular de un sitio a otro la altura vertical, la horizontal, la inclinada además del % de pendiente.
  • Altura Máxima: Suba el equipo hasta su máximo, pulse ok y a 50cm antes de llegar, el sistema le avisara que esta llegando al limite.
  • Calculadora de Factor: Con esta función podrá indicar el factor y le dirá el % de pendiente que tiene.
  • Corte Vertical: Podrá recortar muros desde arriba o desde abajo solo colocando la punta del cazo en el corte, con la posibilidad de realizarlo en dos veces, y realizar un corte de un muro en diagonal.
  • Poligonal: Puede entrar desde 2 puntos hasta 7, y al cambiarse de lugar solo pulsando arrastrar cota, le hará el mismo dibujo que inició.
  • Tilt: Si dispone de Tilt, podrá realizar un talud longitudinalmente.

Clientes: Podrá dar de alta a clientes y añadir notas al cliente seleccionado, creando un archivo donde tendrá las horas trabajadas y las operaciones realizadas.

Contador de cazadas: Este contador le ira indicando las cazadas realizadas, incluye además que se irán sumando al operador y al cazo que tenga seleccionado.

Contador: Este contador es manual y cada vez que lo pulse sumará un nuevo, podrá ser un tubo puesto, un árbol arrancado, etc, y podrá ponerlo a 0 cuando quiera, estos datos se guardan en el archivo del operador.

Inclinación: Le indicara tanto la inclinación longitudinal(esta podrá desactivarla) como la lateral.

Pendiente: Podrá saber con la pendiente que esta trabajando, sea la longitudinal o la lateral.

Cazo: Posición del cazo, esto le servirá para trabajos a ciegas dando en tiempo real la posición real del cazo.

Cazo Tilt: Le indicara la inclinación del cazo para poder corregirlo en tiempo real.

Límites Giro: Podrá incluir los limites de giro para que no toque con la parte trasera en un muro, pared o el talud, y con la parte delantera no pasarse de giro.
